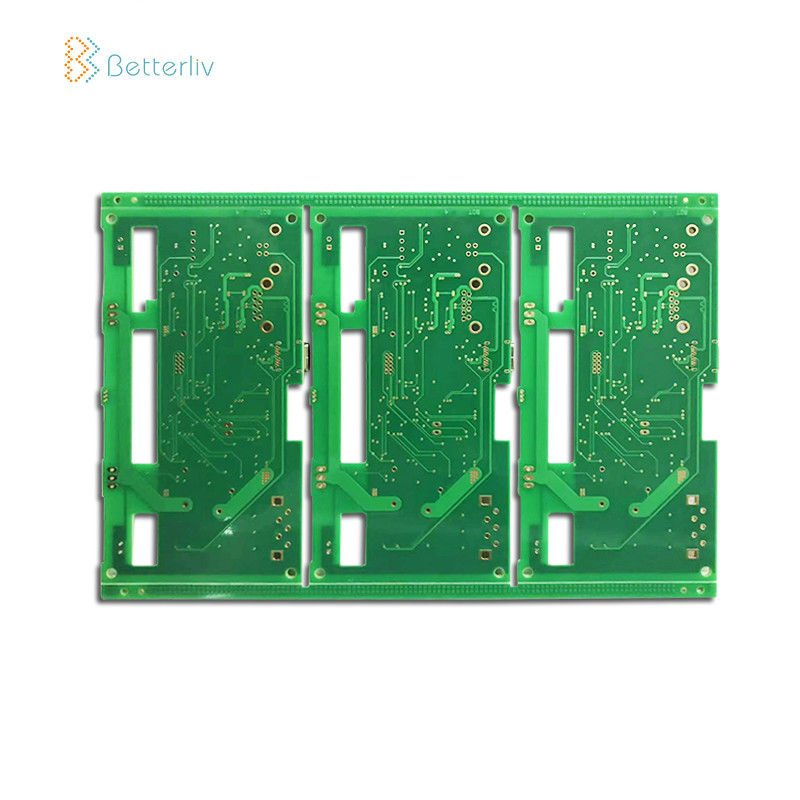

Placa personalizada do PWB de 6 camadas, placa de circuito Fr-4 Multilayer
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| nome do produto: | Conjunto do PWB de 6 camadas | Tipo do fornecedor: | OEM |
|---|---|---|---|
| Matéria-prima: | FR4/Halogen Rogers/de alumínio livre/Hybird | Espessura de cobre: | 0.3oz-12OZ |
| Espessura da placa: | 0.15mm-10mm | Mínimo Furo Tamanho: | 0.1mm |
| Linha largura mínima: | 0.075mm | Revestimento de superfície: | ENIG/OSP/Gold que chapeia (macio/duro) /HASL/Imm |
| Tamanho máximo da placa: | 2000 *610mm | ||
| Realçar: | Placa de circuito Fr-4 Multilayer,Placa personalizada do PWB de 6 camadas,Fr-4 placa do PWB de 6 camadas |
||
6 placa de circuito Multilayer de Electronic Pcb Assembly FR4 do fabricante da camada PWB de 6 camadas para personalizado
Capacidade da fabricação do PWB
| Camadas | 1-26 camadas |
| HDI | 2+N+2 |
| Tipos materiais | Fr-4, Fr-5, Alto-Tg, baseado de alumínio, halogênio livre, |
| Isola, Taconic, Arlon, Teflon, Rogers, | |
| Máximo Painel Dimensão | 39000mil * 47000mil (1000mm * 1200mm) |
| Tolerância do esboço | ± 4mil (± 0.10mm) |
| Espessura da placa | 8mil-236mil (0,2 - 6.0mm) |
| Tolerância da espessura da placa | ± 10% |
| Espessura dielétrica | 3mil-8mil (0.075mm-0.20mm) |
| Largura de trilha mínima | 3mil (0.075mm) |
| Mínimo Trilha Espaço | 3mil (0.075mm) |
| Espessura externo do Cu | 0,5 ONÇAS - 10 ONÇAS (17um - 350um) |
| Espessura interna do Cu | 0.5OZ - 6OZ (17um - 210um) |
| Tamanho de bocado da perfuração (CNC) | 6mil-256mil (0.15mm - 6.50mm) |
| Dimensão terminada do furo | 4mil-236mil (0.1mm - 6.0mm) |
| Tolerância do furo | ± 2mil (± 0.05mm) |
| Tamanho do furo de perfuração do laser | 4mil (0.1mm) |
| Ração do aspecto | 16: 1 |
| Máscara da solda | Verde, azul, branco, preto, vermelho, amarelo, roxo, etc. |
| Ponte da máscara de Min Solder | 2mil (0.050mm) |
| Diâmetro de furo obstruído | 8mil-20mil (0.20mm-0.50mm) |
| Chanfradura | 30o - 45o |
| V-marcar | +/-0.1mm, 15o 30o 45o 60o |
| Controle da impedância | ± mínimo 10% do general de 5% |
| Revestimento de superfície | HASL, HASL (sem chumbo), ouro da imersão |
| Prata da imersão, OSP, ouro duro (até 100u”) | |
| Certificação | UL RoHS ISO9001: 2000 ISO14000: GV 2004 |
| Testes | Ponta de prova do voo, E-TEST, inspeção do RAIO X, AOI |
Nosso serviço
• Comprar do material dos componentes eletrônicos
• Fabricação desencapada do PWB
• Serviço do conjunto do PWB. (SMT, MERGULHO)
• Teste COMPLETO: AOI, raio X, teste no circuito (TIC), teste funcional (FCT)
• Serviço de revestimento constituído
• Criação de protótipos e produção em massa…
• Disposição do PWB, projeto de PCBA de acordo com sua ideia
Vantagens
• Responsabilidade de produto restrita, tomando o padrão IPC-A-160
• Pré-tratamento da engenharia antes da produção
• Produção controle de processos (5Ms)
• 100% E-teste, inspeção visual de 100%, incluindo IQC, IPQC, FQC, OQC
• Inspeção de 100% AOI, incluindo o raio X, e a TIC
• Teste de alta tensão, teste de controle da impedância
• Micro seção, capacidade de solda, teste de esforço térmico, teste chocante
• produção do PWB da Em-casa
• Nenhuma quantidade de ordem mínima
• Entrega rápida e do tempo ligado
