Detalhes do produto:
Condições de Pagamento e Envio:
|
nome do produto: | 10 watts PCBA de carregamento sem fio pequeno | Função: | QC2.0, QC3.0 |
---|---|---|---|
Matéria-prima: | FR4 | Espessura de cobre: | 1OZ |
Espessura da placa: | 1.6mm | Linha largura mínima: | 0.1mm |
Mínimo Furo Tamanho: | 0.2mm | Teste de PCBA: | Raio X, AOI Test, teste funcional |
Teste do PWB: | Teste-equipamento, teste de voo da ponta de prova | ||
Realçar: | Módulo de transmissor pequeno de Qi,Módulo de transmissor PCBA de Qi,módulo de transmissor sem fio PCBA |

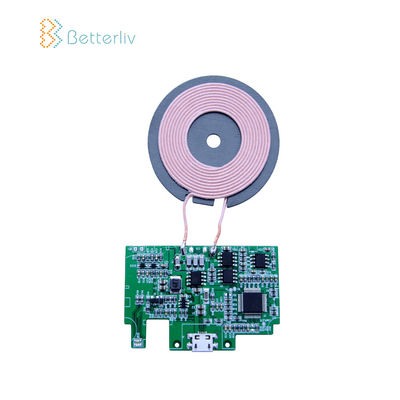

10 watts PCBA de carregamento sem fio pequeno encaixaram o módulo de transmissor sem fio PCBA do carregador rápido de Qi
Descrição da produção
Não. | Artigo | Especificação |
1 | Numbr da camada | 1-18Layers |
2 | Material | FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, cerâmico, estratificação Metal-suportada louça |
3 | Revestimento de superfície | HASL (SE), chapeamento de ouro, ouro Electroless da imersão do níquel, lata da imersão, OSP (Entek) |
4 | Espessura da placa do revestimento | 0.2mm-6.00 milímetro (8mil-126mil) |
5 | Espessura de cobre | minuto de 1/2 onça; 12 onças máximo |
6 | Máscara da solda | Verde/preto/branco/vermelho/azul/amarelo |
7 | Trace Width & entrelinha mínimos | 0.075mm/0.1mm (3mil/4mil) |
8 | Diâmetro de Min.Hole para CNC Driling | 0.1mm (4mil) |
9 | Diâmetro de Min.Hole para perfurar | 0.9mm (35mil) |
10 | O tamanho o mais grande do painel | 610mm*508mm |
11 | Posição do furo | CNC Driling de +/-0.075mm (3mil) |
12 | Maestro Width (W) |
0.05mm (2mil) ou; +/--20% dos trabalhos artísticos originais |
13 | Diâmetro de furo (H) |
PTH L: +/-0.075mm (3mil); Non-PTH L: +/-0.05mm (2mil) |
14 | Tolerância do esboço |
roteamento do CNC de 0.125mm (5mil); +/-0.15mm (6mil) perfurando |
15 | Urdidura & torção | 0,70% |
16 | Resistência de isolação | 10Kohm-20Mohm |
17 | Condutibilidade | <50ohm> |
18 | Tensão do teste | 10-300V |
19 | Tamanho do painel | 110×100mm (minuto); 660×600mm (máximo) |
20 | falha de registro da Camada-camada |
4 camadas: 0.15mm (6mil) máximos; 6 camadas: 0.25mm (10mil) máximos |
21 | Min.spacing entre a borda do furo ao contorno pqttern de uma camada interna | 0.25mm (10mil) |
22 | Min.spacing entre o teste padrão dos circuitos do oulineto da placa de uma camada interna | 0.25mm (10mil) |
23 | Tolerância da espessura da placa |
4 camadas: +/-0.13mm (5mil); 6 camadas: +/-0.15mm (6mil) |
24 | Controle da impedância | +/--10% |
25 | Impendance diferente | +-/10% |
Nosso serviço
comprar *Electronic do material dos componentes
Fabricação do PWB do *Bare
Serviço do conjunto de *PCB. (SMT, MERGULHO)
Teste de *FULL: AOI, raio X, teste no circuito (TIC), teste funcional (FCT)
conjunto *Cable, e do Fio-chicote de fios
serviço de revestimento *Conformal
*Prototyping e produção em massa…
disposição de *PCB, projeto de PCBA de acordo com sua ideia
Vantagens
• Responsabilidade de produto restrita
• Pré-tratamento da engenharia antes da produção
• Produção controle de processos
• 100% E-teste, inspeção visual de 100%, incluindo IQC, IPQC, FQC, OQC
• Inspeção, incluir o raio X, microscópio 3D e TIC de 100% AOI
• Teste de alta tensão, teste de controle da impedância
• Micro seção, capacidade de solda, teste de esforço térmico, teste chocante
• produção do PWB da Em-casa
• Foco no ponto baixo à produção de volume média
• Entrega rápida e do tempo ligado
